贴标测试计划
数控机床 贴标测试计划
贴标测试计划

一、系统的组成

    1、尊龙凯时电气PLC MC200E-4040BTA8 2台；； ；；；；

    2、装载视觉系统电脑一台，，，Win7系统（装载上位机、PLC与组态软件）；； ；；；；

    3、伺服电机12个，，，步进2个；； ；；；；

    4、视觉相机4个；； ；；；；

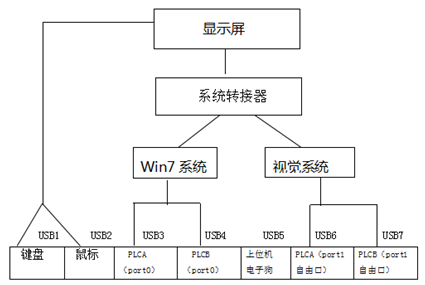

    硬件辖档同接图如下：


二、事情原理

1、通过孔板标定，，，测试，，，验证装备的准确度及稳固性，，，如下图所示： 定位34孔中心坐标位置，，，手动通过相机定位1、2、3孔的中心位置，，，然后使用矩阵盘算剩余32孔的中心坐标位置，，，再手动设置恣意一点中心坐标，，，通过相机磨练其准确性；； ；；；；


2、相机标定，，，将第一步相机纪录的 34 孔位置在该板上标定出来，，，相机将坐标位置放入一二维码中，，，肉眼所看到的二维码越清晰，，，代表准确度越高；； ；；；；




3、贴标测试，，，如下图所示，，，在 32 孔中心位置上贴上标签；； ；；；；




4、贴标完成后，，，再通过视觉系统测得贴标位置，，，剖析该装备系统的稳固性以及精度达不达获得要求，，，若不知足 cpk （参考标准值），，，需重复上诉行动，，，直到抵达标准为止，，，方可真正的贴标。。。。。。



5、以上 PLC 与视觉系统通过 RS485 自由口协议举行通讯。。。。。。

三、总结

1、MC200E —4040BTA 可支持多轴自力运动，，，最多可支持8 轴，，，最高频率可达200KHz ；； ；；；；

2、PLC 存储容量可达 32K 步。。。。。。有三个通讯口，，， PLC 之间支持尊龙凯时电气内部通讯协 MCBUS ；； ；；；；

3、上位机组态软件 Veiwpannel 应用轻盈稳固。。。。。。
